概述

裝置適用于發電廠、變電所、石油化工部門、廠礦企業、高層建筑等低壓配電系統的動力、配電和電動機控制中心、電容補償?shù)鹊碾娔苻D(zhuǎn)換、分配與控制用。

在大單機容量的發電廠、大規模石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口的特殊需要。

裝置是根據電力部主管上級，廣大電力用戶及設計部門的要求，為滿足不斷發展的電力市場對增容、計算機接口、動力集中控制、方便安裝維修、縮短事故處理時間等需要，本著安全、經濟、合理、可靠的原則設計的新型低壓抽出式開關柜。產品具有分?jǐn)?、接通能力高、?dòng)熱穩定性好、電氣方案靈活、組合方便、系列性實用性強、結構新穎、防護等級高等特點?？梢宰鰹榈蛪撼槌鍪介_(kāi)關柜的換代產品使用。

裝置符合IEC439-1《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備》、ZBK36001《低壓抽出式成套開關設備》等標準。

使用環境條件

◆周?chē)諝鉁囟炔桓哂?40C，不低于-5C。24小時內平均溫度不得高于+35C。超過時，需根據實際情況降容運行。

◆戶內使用，使用地點的海拔高度不得超過2000m。

◆周?chē)諝庀鄬?duì)濕度在溫度上限為+40°C時不超過50%，在較低溫度時允許有較大的相對濕度，如+20C時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。

◆裝置安裝時與垂直面的傾斜度不超過5%，且整組柜列相對平整(符合國家安裝標準)。

◆裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

◆用戶有特殊要求時，可以與制造廠協商解決。

主要數據

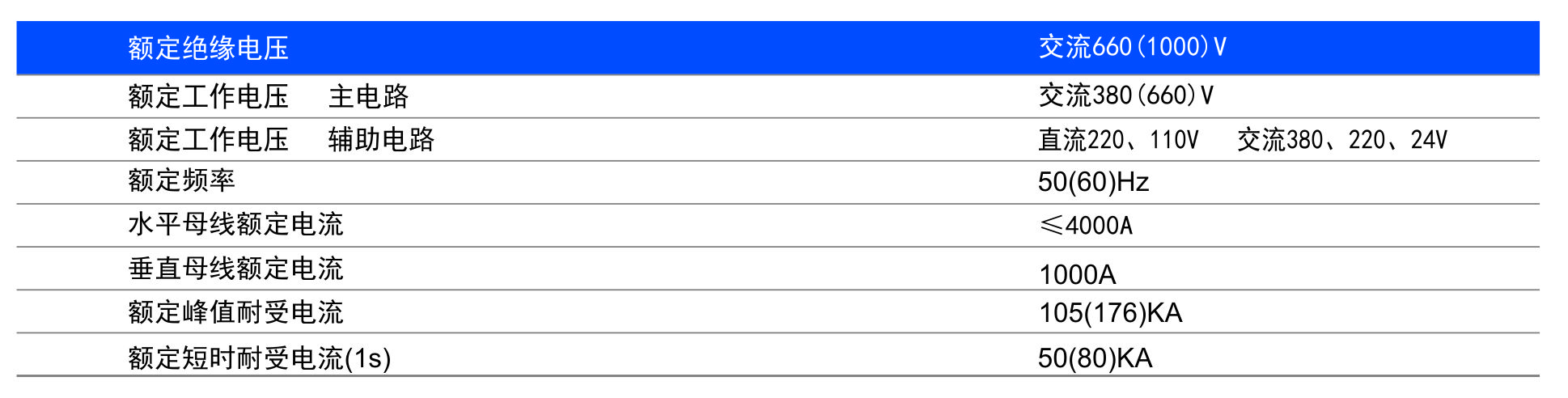

基本電氣參數

主電路方案

裝置主電路方案共32組118個規格，不包括由于輔助電路的控制與保護的變化而派生的方案和規格。

主電路方案是征求了廣大設計、制造、試驗和使用部門的意見而選編的，包括了發電、供用電和其它電力用戶的需要，額定工作電流為4000A，適合2500KVA及以下的配電變壓器選用。

此外，為適應供用電提高功率因數的需要而設計了電容器補償柜；考慮綜合投資的需要而設計了電抗器柜。(主電路方案圖附后面)

輔助電路方案

GCS輔助電路圖冊是根據有關設計要求規定而編制的。共有輔助電路方案120個，分上下兩冊。上冊(交流操作部分)共分63個方案，下冊(直流操作部分)共有57個方案。

直流操作部分的輔助電路方案，主要用于發電廠變電站的低壓廠(所)用電系統;在編制時，已考慮到適用于200MW及以下和300MW及以上容量機組低壓廠用系統，工作(備用)電源進線，電源饋線和電動機饋線的一般控制方式。

交流操作部分的軸助方案主要用于廠礦企業及高層建筑的變電所的低壓系統。在編制時選編了6種適用于雙電源進線操作控制的組合方案。并設有操作電氣聯鎖備用自投、自復等控制電器。工程設計中可以直接采用。

直流控制電源為直流220V或110V,交流控制電源為交流380V或220V，由抽屜單元組成的成套柜。220V控制電源引自本柜內專設控制變壓器供電的公用控制電源。公用控制電源采用不接地方式控制變壓器，留有24V電源供需要使用弱電信號燈時采用。

電度表的安裝地點和電壓的引入方法及其安裝使用要求詳見輔助電路圖的《編制說明》。

結構特點

裝置的主構架采用型鋼，構架采用拼裝和部份焊接兩種結構形式。主構架上均有安裝模數孔E=20mm。

裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能作用相對獨位。

裝置沒有采用將水平主母線置于柜頂?shù)膫鹘y(tǒng)設計，使電纜室上下均有出線通道，解決了老產品無法上出線的難題。
